使用Console Template

在第1章以及第2章的内容中，读者已经对Prometheus已经有了一个相对完成的认识，并且我们已经学习了如何通过PromQL对时间序列数据进行查询和分析，并且通过Prometheus中的Graph面板查询数据形成图表。但是缺点也很明显，这些查询结果都是临时的，无法持久化的，更别说我们想实时关注某些特定监控指标的变化趋势。

为了简化这些问题Prometheus内置了一个简单的解决方案Console Template,它允许用户通过Go模板语言创建任意的控制台界面，并且通过Prometheus Server对外提供访问路径。

快速开始

首先我们先从一个小例子开始，创建我们的第一个Console Template页面。与Console Template有关的两个启动参数为--web.console.libraries和--web.console.templates,其分别指定页面组件以及页面的存储路径。默认情况下其分别指向Prometheus当前安装路径的console_libraries和consoles目录。

Prometheus在console_libraries目录中已经内置了一些基本的界面组件，用户可以直接使用。

在consoles目录下创建index.html文件后，刷新Prometheus界面可以看到在顶部菜单中多了一个Consoles菜单项，如下所示。该选项默认指向consoles/index.html文件：

当然，这个时候点击该菜单，我们会看到一个空白页。因为目前index.html文件中还未填充任何内容：

定义页面菜单

首先，我们先直接使用console_libraries中定义的head组件，并加入到index.html文件中：

{{template "head" .}}

此时，如果我们刷新浏览器可以看到以下内容：

head组件的定义，读者可以通过关键字define "head"在console_libraries目录中查找。默认其应该是定义在prom.lib文件中：

{{ define "head" }}
<html>
<head>
{{ template "prom_console_head" }}
</head>
<body>
{{ template "navbar" . }}
{{ end }}

如果需要定制化菜单的内容，那一样的读者只需要找到navbar组件的定义即可。当然用户也可以创建自己的组件。例如，如果我们希望Console Template页面的菜单与Prometheus UI一致，只需要修改navbar组件的定义即可，找到menu.lib并修改navbar组件:

{{ define "navbar" }}
<nav class="navbar navbar-inverse navbar-static-top">
  <div class="container-fluid">
    <!-- Brand and toggle get grouped for better mobile display -->
    <div class="navbar-header">
      <button type="button" class="navbar-toggle collapsed" data-toggle="collapse" data-target="#bs-example-navbar-collapse-1">
        <span class="sr-only">Toggle navigation</span>
        <span class="icon-bar"></span>
        <span class="icon-bar"></span>
        <span class="icon-bar"></span>
      </button>
      <a class="navbar-brand" href="{{ pathPrefix }}/">Prometheus</a>
    </div>

    <div class="collapse navbar-collapse" id="bs-example-navbar-collapse-1">
      <ul class="nav navbar-nav">
        <li><a href="{{ pathPrefix }}/alerts">Alerts</a></li>
        <li><a href="{{ pathPrefix }}/graph">Graph</a></li>
      </div>
    </ul>
  </div>
</nav>
{{ end }}

如果不需要侧边菜单栏，直接在head组件中移除{{ template "menu" . }}部分即可，修改后刷新页面，如下所示：

无论是.lib文件还是.html文件均使用了Go Template的语言，感兴趣的读者可以自行在Go语言官网了解更多内容https://golang.org/pkg/text/template/

定义图表

在Console Template中我们可以在页面中使用内置的PromConsole.Graph()函数，该函数通过head加载相应的js源码，在该函数中，通过指定特定的DOM节点以及相应的PromQL表达式，即可在特定区域图形化显示相应的图表内容，如下所示：

<h1>Prometheus HTTP Request Rate</h1>

<h3>Queries</h3>
<div id="queryGraph"></div>
<script>
new PromConsole.Graph({
  node: document.querySelector("#queryGraph"),
  expr: "sum(rate(prometheus_http_request_duration_seconds_count{job='prometheus'}[5m]))",
  name: "Queries",
  yAxisFormatter: PromConsole.NumberFormatter.humanizeNoSmallPrefix,
  yHoverFormatter: PromConsole.NumberFormatter.humanizeNoSmallPrefix,
  yUnits: "/s",
  yTitle: "Queries"
})
</script>

这里创建了一个id为queryGraph的div节点，通过在页面中使用PromConsole.Graph函数，我们可以绘制出表达式sum(rate(prometheus_http_request_duration_seconds_count{job='prometheus'}[5m]))的可视化图表如下所示：

除了最基本的node以及expr参数以外，该函数还支持的完整参数如下：

参数名称

作用

expr

Required. Expression to graph. Can be a list.

node

Required. DOM node to render into.

duration

Optional. Duration of the graph. Defaults to 1 hour.

endTime

Optional. Unixtime the graph ends at. Defaults to now.

width

Optional. Width of the graph, excluding titles. Defaults to auto-detection.

height

Optional. Height of the graph, excluding titles and legends. Defaults to 200 pixels.

min

Optional. Minimum x-axis value. Defaults to lowest data value.

max

Optional. Maximum y-axis value. Defaults to highest data value.

renderer

Optional. Type of graph. Options are line and area (stacked graph). Defaults to line.

name

Optional. Title of plots in legend and hover detail. If passed a string, [[ label ]] will be substituted with the label value. If passed a function, it will be passed a map of labels and should return the name as a string. Can be a list.

xTitle

Optional. Title of the x-axis. Defaults to Time.

yUnits

Optional. Units of the y-axis. Defaults to empty.

yTitle

Optional. Title of the y-axis. Defaults to empty.

yAxisFormatter

Optional. Number formatter for the y-axis. Defaults to PromConsole.NumberFormatter.humanize.

yHoverFormatter

Optional. Number formatter for the hover detail. Defaults to PromConsole.NumberFormatter.humanizeExact.

colorScheme

Optional. Color scheme to be used by the plots. Can be either a list of hex color codes or one of the color scheme names supported by Rickshaw. Defaults to 'colorwheel'.

需要注意的是，如果参数expr和name均是list类型，其必须是一一对应的。

除了直接使用PromConsole.Graph函数显示可视化图表以外，在Console Template中还可以使用模板组件prom_query_drilldown定义一个连接直接跳转到Graph页面，并显示相应表达式的查询结果，如下所示：

<h3>Links</h3>
{{ template "prom_query_drilldown" (args "prometheus_http_response_size_bytes_bucket") }}

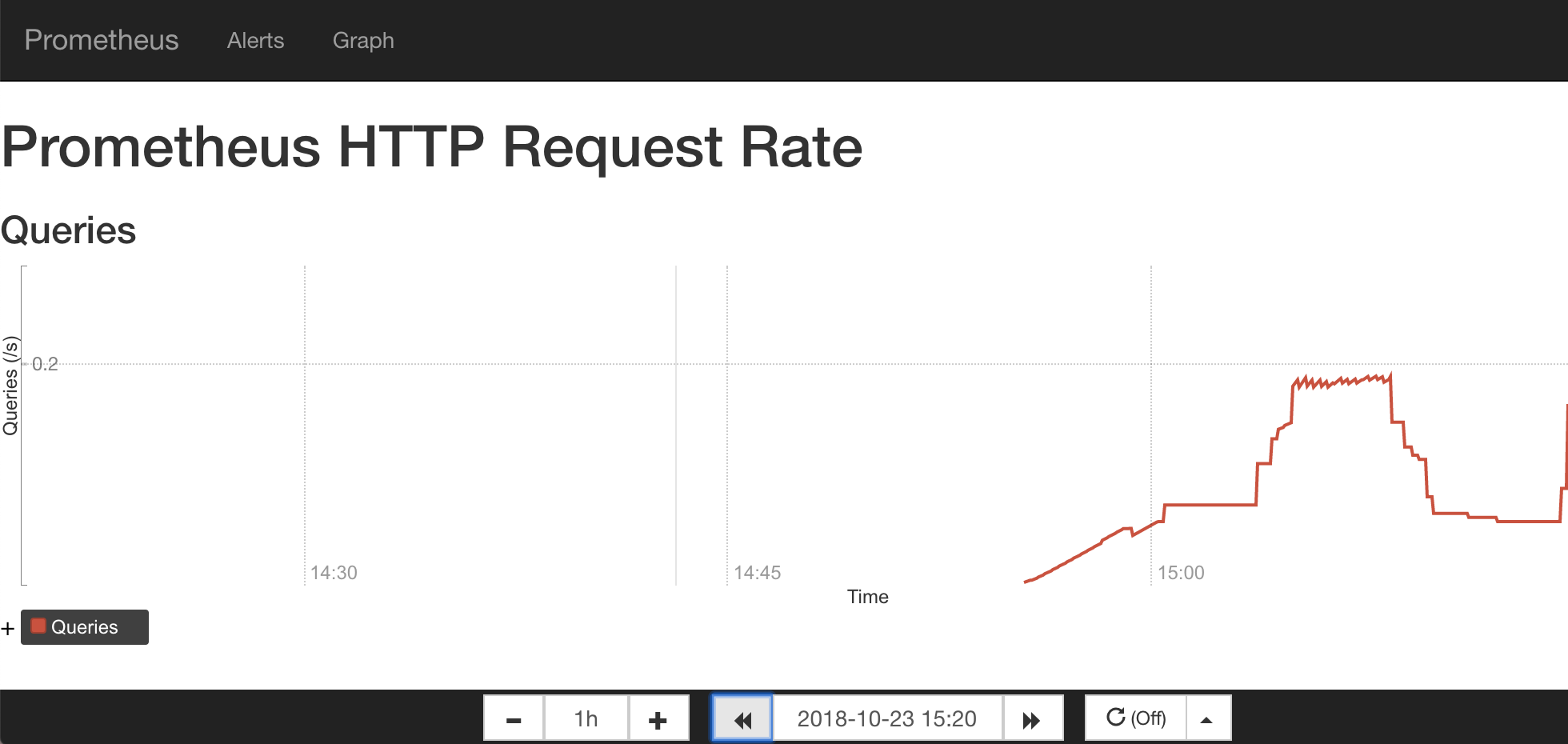

除了以上部分以外，我们也可以和原生Prometheus UI一样定义一个时间轴控制器，方便用户按需查询数据：

加入这个时间轴控制器的方式也很简单，直接引用以下模板即可：

{{ template "prom_graph_timecontrol" . }}
